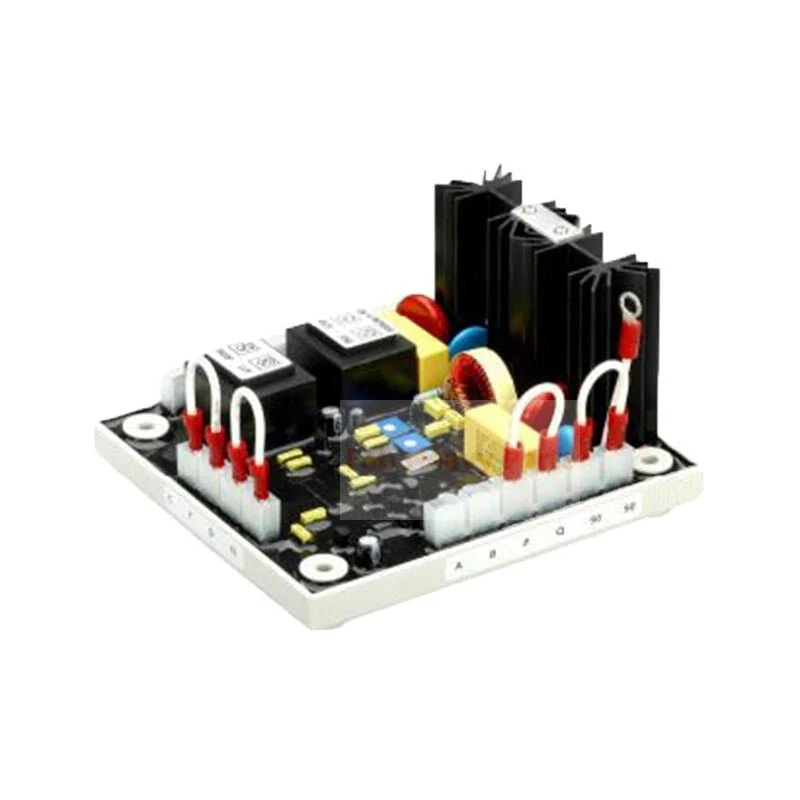

Automatisk spenningsregulator AVR EA42-7 for generatoraggregat
Spesifikasjon:
Sensorinngang
Spenning 220 ~ 252 VAC ± 10 %, 1 fase
Frekvens 50/60 Hz valgbar
Strøminngang
Spenning 200 ~ 260 VAC ± 10 %, 1 fase 2-leder
Frekvens 50/60 Hz
Produksjon
Spenning maks. 42 VDC
Strøm Kontinuerlig 7A
Intermitterende 15A i 10 sekunder
Motstand Min. 6 ohm Maks. 105 ohm
Spenningsregulering
< ± 1 % (med 4 % motorregulering)
Spenningsoppbygging
Restspenning ved AVR-terminalen > 5 VAC
Spenningsjusterbart område
180 ~ 277 V vekselstrøm
Termisk drift
0,05 % endring per °C i AVR-omgivelsestemperatur
Justering av ekstern spenning
± 10 % med 1K ohm 1 watt trimmer
EMI-undertrykkelse
Intern filtrering av elektromagnetisk interferens
Enhetens effekttap
Maks. 20 watt
Underfrekvensbeskyttelse (fabrikkinnstilling)
60 Hz-systemet forhåndsinnstiller knepunktet til 55 Hz
50 Hz-systemet forhåndsinnstiller knepunktet til 45 Hz
Overeksitasjonsavstengning
Feltvolt slås av etter en tidsforsinkelse
Hvis eksitatorfeltets spenninger overstiger 52 ± 2 VDC
Kvadraturdroop
Maks. følsomhet 1 VAC 2 %
Maks. inngang 5 VAC @ 5 ohm belastning
Dimensjoner
140 mm L 125 mm B 79,4 mm H
