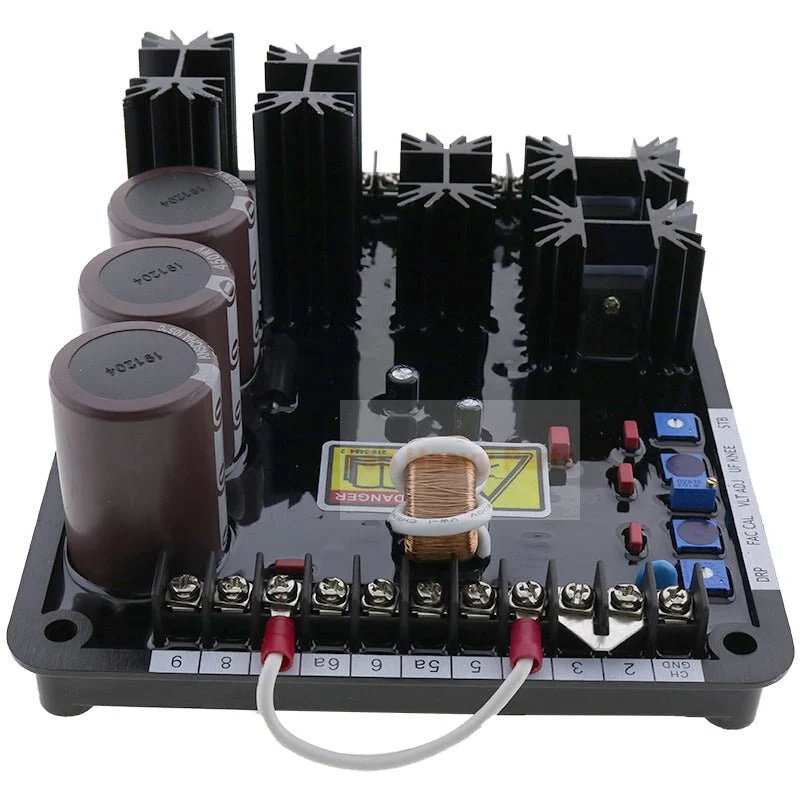

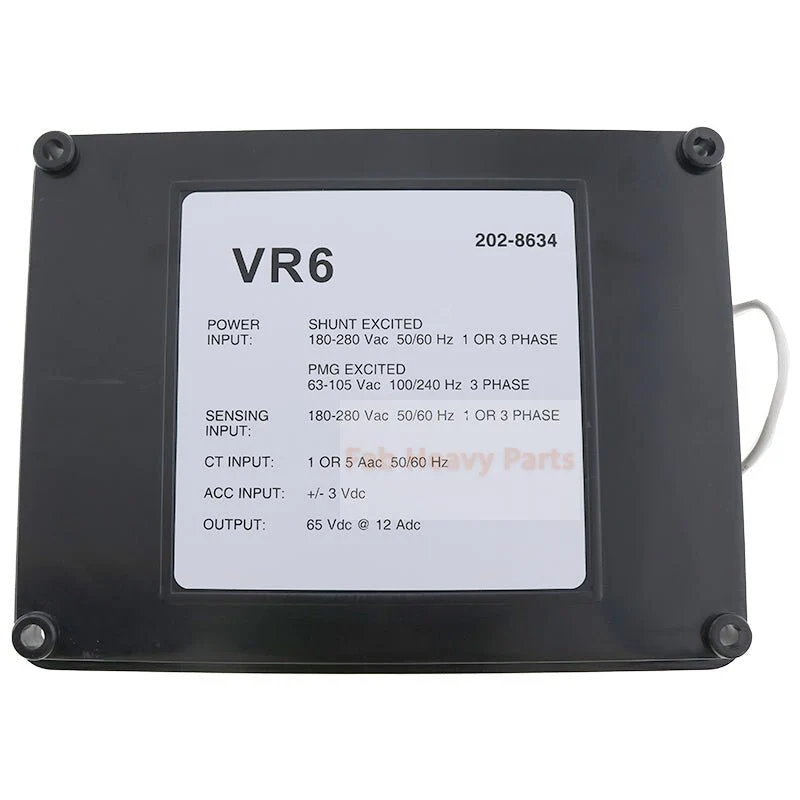

VR6 automatisk spenningsregulator AVR K65-12B for Caterpillar CAT Generator

VR6 automatisk spenningsregulator AVR K65-12B for Caterpillar CAT Generator

Delenummer:
K65-12B, K6512B

Applikasjoner
For Caterpillar CAT Generator

Spesifikasjonsdetaljer:
Strøm: SHUNT SPENNERT
Inngang: 180–280 Vac, 50/60 Hz, 1 ELLER 3-fase
PMG EXCITED 63-105Vac 100/240Hz 3-fase
Senseinngang: 180-280Vac, 50/60Hz 1 eller 3-fase
CT-inngang: 1 eller 5Aac 50/60Hz
ACC-inngang: +/- 3Vdc. Utgang: 65Vdc@12Adc

Spesifikasjon:
K65-12B
Utgangseffekt (med en 240 Vac-inngang):
12 Adc @ 65 Vdc maksimum kontinuerlig.
25 Adc @ 125 Vdc pressing i 10 sekunder.
AC-inngangseffekt:
100 til 280 Vac, enfaset 50 til 400 Hz, eller 63 til 105 Vac; trefaset, 50
til 400 Hz, 1092 VA maksimal kontinuerlig belastning
AC sensing spenning:
90 til 140 Vac, 50/60 Hz; enkelt- eller tre-phase.External spenningsjustering
reostat:
10k ohm, 2 W, potensiometer
Reguleringsnøyaktighet:
±0,5 % Gjennomsnittlig respons
Spenningsdrift:
±1 % spenningsvariasjon for en endring på 40°C (104°F).
Responstid:
< 4 millisekunder
Frekvenskompensasjon:
1 eller 2 V/Hz jumper kan velges med kne justerbar fra 45 Hz til 65 Hz.
EMI-undertrykkelse:
Internt filter
Spenningsoppbygging:
Interne bestemmelser for automatisk spenningsoppbygging fra generatorresidu
spenninger så lave som seks Vac.
Avstengning av overeksitasjon:
Overeksitasjonsbeskyttelse starter timing ved 90 Vdc ±5 % og tar utgangen
til null på mer enn 30 sekunder. Utgangen kan være 125 Vdc for mer enn
10 sekunder.
Hopp
1 A eller 5 A, <10 VA, justerbar fra 0 til 10 % ved nominell inngangsstrøm, 0,8
effektfaktor
UL-anerkjent/CSA-sertifisert:
UL anerkjent i henhold til standard 508,
UL fil nr. E97035. CSA-sertifisert
per standard CAN/CSA-C22.2 nr.
14-95, CSA fil nr. LR 23131
